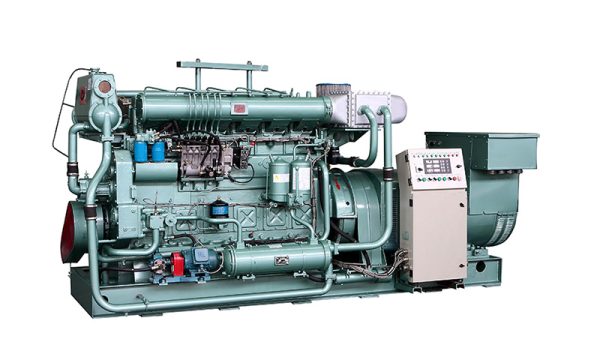

CSI Ningdong N160/N170 Series Marine Diesel Generator Set (200 — 500kW)
Стандартные и Дополнительные Части
Абсорбер: стандартный
Цилиндровый подогреватель пресной воды: стандартный для двигателя с самозапуском
Насос предварительной смазки: стандартный для двигателя с самозапуском
Регулятор: электронный регулятор (стандартный)
Глушитель: по желанию
Подъемное устройство: стандартное
Таблица Параметров
| Наименование | Ед. изм. | Технические Параметры | |
| Тип Двигателя | Четырехтактный, водяного охлаждения, рядный, с турбонаддувом и интеркулером, с непосредственным впрыском | ||
| Диаметр цилиндра × Ход поршня | мм | 160/170 × 200 | |
| Количество цилиндров | 6 / 8 | ||
| Обороты | об/мин | 1000 — 1500 | |
| Степень сжатия | 14.5 : 1 | ||
| SFOC | г/кВт·ч | 196+3% | |
| SLOC | г/кВт·ч | ≤0.7 | |
| Система охлаждения | Закрытая система циркуляции воды | ||
| Метод выравнивания | Гибкая муфта | ||
| Режим запуска | Двигатель на сжатом воздухе | ||
| Минимальная высота для подъема поршня | мм | 1260 (над осью коленчатого вала) | |
| Стандарт выбросов NOX | IMO Tier II, GB 15097-2016 1st | ||
| Номинальная мощность генератора | кВт | 200 — 500 | |
| Коэффициент мощности | 0.8 (с запаздыванием) | ||
| Напряжение |
Коэффициент регулирования напряжения в установившемся режиме | % | ＜±2.5 |
| Коэффициент регулирования напряжения в переходном режиме | % | -15～＋20 | |
| Время стабилизации | с | ＜1.5 | |
| Коэффициент колебания напряжения | % | ≤±1 | |
|
Частота |
Коэффициент регулирования частоты в установившемся режиме (об.) | % | ＜5 (параллельный режим) |
| Коэффициент регулирования частоты в переходном режиме (об.) | % | ≤±10 | |
| Время стабилизации | с | ＜5 | |
| Коэффициент колебания частоты | % | ≤±0.5 | |
Таблица Моделей
| Модель генератора | Номинальная мощность
（кВт） |
Номинальная
скорость （об/мин） |
Двигатель | Модель альтернатора |
Габариты (мм) |
Чистый вес
(кг) |
|
| Engine model | Rated Power（kW） | ||||||
| CCFJ200J(Z)-W01 | 200 | 1000 | N6160ZLCD2 | 235.3 | TFXW-355-6-H | 3660×1280×1805 | 5270 |
| CCFJ200J(Z)-W02 | 1FC6 355-6SA42 | 3840×1280×1805 | 5420 | ||||
| CCFJ200J(Z)-W03 | 1FC5 356-6TA42 | ||||||
| CCFJ200J(Z)-W01A | N6170ZLCD2 | 250 | TFXW-355-6-H | 3640×1412×1816 | 5480 | ||
| CCFJ200J(Z)-W02A | 1FC6 355-6SA42 | 3859×1412×1816 | 5650 | ||||
| CCFJ250J(Z)-W01 | 250 | 1000 | N6160ZLCD6 | 294 | TFXW-355-6-H | 3660×1280×1805 | 5380 |
| CCFJ250J(Z)-W02 | 1FC6 356-6SA42 | 3840×1280×1805 | 5500 | ||||
| CCFJ250J(Z)-W03 | 1FC5 356-6TA42 | ||||||
| CCFJ250J(Z)-W01A | N6170ZLCD4 | 330 | TFXW-355-6-H | 3640×1412×1816 | 5590 | ||
| CCFJ250J(Z)-W02A | 1FC6 356-6SA42 | 3859×1412×1816 | 5730 | ||||
| CCFJ280J(Z)-W01 | 280 | 1000 | N6160ZLCD8 | 331 | TFXW-355-6-H | 3760×1280×1805 | 5500 |
| CCFJ280J(Z)-W02 | 1FC6 404-6SA42 | 3940×1280×1805 | 5690 | ||||
| CCFJ280J(Z)-W03 | 1FC5 404-6TA42 | ||||||
| CCFJ280J(Z)-W01A | N6170ZLCD4 | 330 | TFXW-355-6-H | 3740×1412×1816 | 5780 | ||
| CCFJ280J(Z)-W02A | 1FC6 404-6SA42 | 3985×1412×1806 | 5970 | ||||
| CCFJ300J(Z)-W01 | 300 | 1000 | N8160ZLCD6 | 353 | TFXW-355-6-H | 4285×1280×1843 | 6320 |
| CCFJ300J(Z)-W02 | 1FC6 405-6SA42 | 4520×1280×1842 | 6520 | ||||
| CCFJ300J(Z)-W03 | 1FC5 406-6TA42 | ||||||
| CCFJ300J(Z)-W06 | 1FC2 451-6SB42 | ||||||
| CCFJ300J(Z)-W01A | N6170ZLCD4 | 330 | TFXW-355-6-H | 3740×1412×1816 | 5780 | ||
| CCFJ300J(Z)-W02A | 1FC6 405-6SA42 | 3985×1412×1816 | 6070 | ||||
| CCFJ320J(Z)-W03 | 320 | 1000 | N8160ZLCD | 400 | 1FC5 406-6TA42 | ||
| CCFJ320J(Z)-W06 | 1FC2 451-6SB42 | ||||||
| CCFJ350J(Z)-W01 | 350 | 1000 | N8160ZLCD | 400 | TFXW-400-6-H | 4450×1280×1938 | 6920 |
| CCFJ350J(Z)-W02 | 1FC6 406-6SA42 | 4520×1280×1843 | 6620 | ||||
| CCFJ350J(Z)-W03 | 1FC5 406-6TA42 | ||||||
| CCFJ350J(Z)-W08A | 1500 | N6170ZLCD13 | 400 | TFXW-355-4-H | 3640×1591×1816 | 5630 | |
| CCFJ350J(Z)-W09A | 1FC6 403-4SA42 | 3985×1591×1816 | 5790 | ||||
| CCFJ350J(Z)-W01A | 1000 | N8170ZLCD11 | 400 | TFXW-400-6-H | 4376×1519×1979 | 7160 | |
| CCFJ350J(Z)-W02A | 1FC6 406-6SA42 | 4456×1519×1979 | 7010 | ||||
| CCFJ380J(Z)-W06 | 380 | 1000 | N8160ZLCD14 | 441 | 1FC2 452-6SB42 | ||
| CCFJ400J(Z)-W01 | 400 | 1000 | N8160ZLCD14 | 464 | TFXW-400-6-H | 4450×1280×1938 | 6920 |
| CCFJ400J(Z)-W02 | 1FC6 408-6SA42 | 4590×1280×1843 | 6770 | ||||
| CCFJ400J(Z)-W06 | 1FC2 452-6SB42 | 4475×1280×1938 | 7120 | ||||
| CCFJ400J(Z)-W08A | 1500 | N6170ZLCD14 | 450 | TFXW-355-4-H | 3640×1591×1816 | 5780 | |
| CCFJ400J(Z)-W09A | 1FC6 405-4SA42 | 3985×1591×1816 | 5830 | ||||
| CCFJ400J(Z)-W01A | 1000 | N8170ZLCD1 | 441 | TFXW-400-6-H | 4376×1591×1979 | 7160 | |
| CCFJ400J(Z)-W02A | 1FC6 408-6SA42 | 4526×1519×1979 | 7160 | ||||
| CCFJ400J(Z)-W06A | 1FC2 452-6SB42 | 4376×1519×1979 | 7460 | ||||
| CCFJ500J(Z)-W08A | 500 | 1500 | N8170ZLCD4 | 600 | TFXW-355-4-H | 4204×1526×1979 | 6980 |
| CCFJ500J(Z)-W09A | 1FC6 453-4SA42 | 4376×1526×1979 | 8090 | ||||
| CCFJ500J(Z)-W05A | 1FC2 451-4SB42 | 4369×1526×1979 | 7360 | ||||
Outline
Примечания:
- “CCFJ***J-W**” означает традиционную генераторную установку, а “CCFJ***Z-W” означает генераторную установку с самозапуском.
- Эта таблица моделей в основном касается продуктов на 50 Гц, 400 В и 60 Гц с соответствующими мощностями, которые также могут быть произведены в соответствии с требованиями заказчика. Пожалуйста, свяжитесь с соответствующими специалистами для получения конкретных спецификаций и технических параметров.
- Для выбора модели генераторной установки, пожалуйста, свяжитесь с соответствующими специалистами.
- Объем поставки для каждого модельного двигателя будет определяться в соответствии с соответствующими техническими документами.
- Габариты и вес указаны только для справки.
