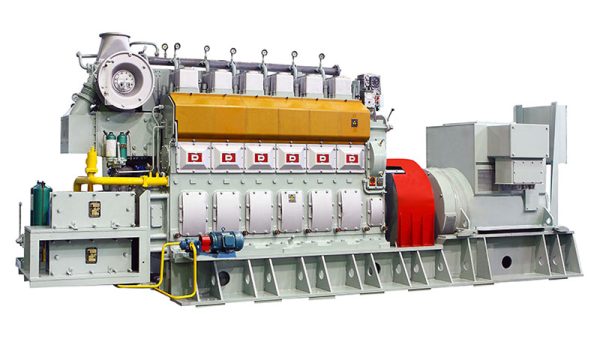

CSI Ningdong N210G Series Marine Gas Generator Set (350 — 1000kW)
Таблица параметров
| Наименование | Ед. изм. | Технические параметры | |
| Тип двигателя | Четырехтактный, водяного охлаждения, рядный, с турбонаддувом и интеркулером, многоточечный впрыск, зажигание от свечи накала в предварительной камере | ||
| Диаметр цилиндра × Ход поршня | мм | 210 × 300 | |
| Количество цилиндров | 6 / 8 | ||
| Частота вращения | об/мин | 750 — 1000 | |
| Степень сжатия | 12.5 : 1 | ||
| Среднее эффективное давление | бар | 14.1 – 17.4 | |
| Тепловая эффективность двигателя | 41.5% | ||
| Специфический расход газа (SFGC) | КДж/кВт·ч | 9000 (при номинальной мощности) | |
| Специфический расход масла (SLOC) | г/кВт·ч | ≤0.6 | |
| Давление подачи газа | бар | 5 — 8 | |
| Тип топлива | Сжиженный природный газ (LNG) или сжатый природный газ (CNG) | ||
| Направление вращения | Правый двигатель: по часовой стрелке (с кормы) Левый двигатель: против часовой стрелки (с кормы) |
||
| Система охлаждения | Закрытая система циркуляции воды | ||
| Метод выравнивания | Гибкая муфта | ||
| Режим запуска | Двигатель на сжатом воздухе | ||
| Минимальная высота для подъема поршня | мм | 1650 (над осью коленчатого вала) | |
| Стандарт выбросов NOX | IMO Tier III | ||
| Номинальная мощность генератора | кВт | 350 — 1000 | |
| Коэффициент мощности | 0.8 (с запаздыванием) | ||
| Напряжение |
Коэффициент регулирования напряжения в установившемся режиме | % | ＜±2.5 |
| Коэффициент регулирования напряжения в переходном режиме | % | -15～＋20 | |
| Время стабилизации | с | ＜1.5 | |
| Коэффициент колебаний напряжения | % | ≤±1 | |
| Частота |
Коэффициент регулирования частоты в установившемся режиме | % | ＜5（параллельно） |
| Коэффициент регулирования частоты в переходном режиме | % | ≤±10 | |
| Время стабилизации | с | ＜5 | |
| Коэффициент колебаний частоты | % | ≤±0.5 | |
Таблица Модельного Портфеля
| Модель | Номинальная мощность (кВт) | Частота вращения (об/мин) | Частота (Гц) | Модель двигателя | Модель альтернатора | Габариты (мм) | Сухой вес (кг) |
| CCFJ350J(Z) | 350 | 720/750 | 50/60 | N6210G | Siemens / CMXD | 5830×1895×2965 | 19800 |
| CCFJ400J(Z) | 400 | 720/750 | 50/60 | N6210G | 5830×1895×2965 | 19800 | |
| CCFJ500J(Z) | 500 | 720/750 | 50/60 | N6210G | 5950×1895×2965 | 20400 | |
| CCFJ520J(Z) | 520 | 720/750 | 50/60 | N6210G | 5950×1895×2965 | 20400 | |
| CCFJ600J(Z) | 600 | 720/750 | 50/60 | N6210G | 5980×1985×2965 | 21000 | |
| CCFJ720J(Z) | 720 | 900/1000 | 50/60 | N6210G | 5980×1985×2965 | 20300 | |
| CCFJ800J(Z) | 800 | 900/1000 | 50/60 | N6210G | 6040×1985×2965 | 20600 | |
| CCFJ1000J(Z) | 1000 | 900/1000 | 50/60 | N6210G | 7280×2300×3270 | 26000 |
Примечания: Все данные о мощности двигателя основаны на ISO 3046/1.
Условия для справки: Температура окружающей среды 45℃, относительная влажность 60%, температура входящей охлаждающей жидкости интеркулера 32℃.
Если условия испытания не совпадают с эталонными условиями, мощность должна быть пересчитана в соответствии с ISO 3046-1: 2002.
Мощность: Допускается перегрузка до 10% в течение одного часа каждые двенадцать часов работы.
Характеристики:
- Соответствует: ISO 8528, ISO 3046, GB/T 13032.
- Морской двигатель среднего хода, неограниченный режим эксплуатации; сертифицирован по стандарту IMO Tier III.
- Бесщеточный самовозбуждающийся альтернатор с AVR, качество электроэнергии G3.
- Применение: Генераторные установки, аварийное автоматическое питание, вспомогательная морская энергия.
- Предлагаем индивидуальные решения для электростанций с множеством вариантов топлива: дизель, LPFO/HFO, биотопливо, природный газ, пиролизное масло от шин и т.д.
- Легкая установка, высокая надежность, низкий уровень шума, низкие эксплуатационные расходы и экологичность.
Обзор
Примечания: Габариты и вес указаны только для справки. Для выбора модели генераторной установки, пожалуйста, свяжитесь с соответствующими специалистами. Объем поставки для каждого модельного двигателя будет осуществляться в соответствии с соответствующими техническими документами.
